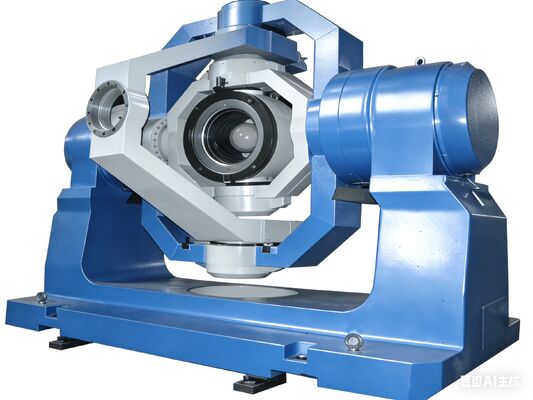

Mesin putar simulasi 5 sumbu dinamis presisi tinggi dengan kinerja tinggi untuk pengujian HWIL dan simulasi gerak penerbangan

Nama merek:	RUYA
Nomor Model:	/
Moq:	1 set
Harga:	dapat dinegosiasikan
Waktu Pengiriman:	4-6 bulan
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

ISO 9001

Beban Maksimum:

Meja putar tiga sumbu: ≥ 35 kg . Meja putar sumbu ganda: ≥ 80 kg

Dimensi beban:

Meja putar tiga sumbu: ≥φ300mm × 600mm; Meja putar sumbu ganda: ≥φ300mm × 400mm

Persimpangan antara tiga sumbu dan dua sumbu:

Bola berjari-jari ≤ 1mm

Tegak lurus antar sumbu:

± 10 ″

Kesalahan rotasi sudut kemiringan:

± 10 ″

Berat:

Kurang lebih 15.000kg

Kemasan rincian:

kotak kayu

Menyediakan kemampuan:

≤3 set, 6 bulan

Menyoroti:

5 Axis Turntable

Mesin putar simulasi gerak penerbangan

Mesin putar simulasi presisi

Deskripsi Produk

Meja Putar Simulasi 5 Sumbu Dinamis Presisi Tinggi

Ikhtisar Produk

Simulator gerak penerbangan pengujian dan evaluasi HWIL berkinerja tinggi ini dilengkapi meja putar simulasi lima sumbu yang secara akurat mereplikasi berbagai sikap pesawat di lingkungan kerja. Ini secara realistis mereproduksi karakteristik mekanis selama penerbangan sebenarnya dan terutama digunakan untuk eksperimen gerak simulasi sikap ruang dari komponen inersia.

Sistem ini menawarkan kemampuan respon dinamis yang tinggi, kapasitas beban yang besar, dan fungsi yang komprehensif termasuk posisi, laju, osilasi sinusoidal, dan simulasi hubungan lima sumbu. Ini sangat ideal untuk eksperimen simulasi semi-fisik sistem optoelektronik di udara.

Struktur Mekanik

Konfigurasi mekanis terdiri dari dua komponen utama:

Meja putar tiga sumbu- Mensimulasikan gerakan sikap pesawat menggunakan struktur OUT untuk derajat kebebasan roll, yaw, dan pitch
Meja putar sumbu ganda- Mensimulasikan gerakan relatif target menggunakan struktur OU untuk derajat kebebasan azimuth dan pitch

Setiap sumbu menyediakan fungsi posisi, laju, ayunan, dan simulasi, menciptakan lingkungan gerak simulasi yang komprehensif untuk pesawat, pencari, dan simulator target.

Spesifikasi Utama

Beban maksimum:Meja putar tiga sumbu: ≥ 35 kg (termasuk perlengkapan pemasangan); Meja putar sumbu ganda: ≥ 80 kg (termasuk perlengkapan pemasangan)
Dimensi beban:Meja putar tiga sumbu: ≥φ300mm × 600mm; Meja putar sumbu ganda: ≥φ300mm × 400mm
Persimpangan antara tiga sumbu dan dua sumbu:Bola berjari-jari ≤ 1mm
Tegak lurus antar sumbu:±10″
Kesalahan rotasi sudut kemiringan:±10″
Dimensi meja putar mekanis:Sekitar 5000 × 2500 × 3600 mm
Berat:Kurang lebih 15.000kg

Indikator Kinerja

	Sistem poros penerbangan tiga sumbu					Sistem sumbu garis pandang target dua sumbu
	Gulungan	Yaduh		Melempar		Azimut		Melempar
Sudut putar jangkauan	kontinu	±65º		±65º		±60º		±60º
Tiga sumbu danganda-sumbu Rrelatifgerakanjangkauan	Dengan simulator target terpasang, batas relatif dari kerangka pitch tiga sumbumeja putardan itumelempar bingkai dariganda-sumbumeja putaradalah ≥40º, bukaan simulator target adalah φ300mm, dan ujung depan berjarak 600mm dari pusat meja putar; gerakan azimuthberputarrentang sudutganda-sumbumeja putar adalah ±40º.
Sudut minimalkecepatan	0,001º/detik	0,001º/detik		0,001º/detik		0,001º/detik		0,001º/detik
Sudut maksimumkecepatan	400 º/dtk	300 º/dtk		300 º/dtk		50 º/dtk		50 º/dtk
Percepatan sudut maksimum	4000º/dtk²	3000º/dtk²		2000 º/dtk²		450 º/dtk²		450 º/dtk²
Akurasi posisi	±15″	±15″		±15″		±15″		±15″
Pengulangan posisi	7.2″	7.2″		7.2″		7.2″		7.2″
Resolusi posisi	3,6″	3,6″		3,6″		3,6″		3,6″
Aakurasi laju nular	ω≤10 º/dtk:0,1 º/dtk ω≥10 º/dtk:0,1 º/dtk
Aberbentuk sudutkecepatanstabilitas	ω≤1 º/dtk: 2×10^-2 ω>1 º/dtk: 5×10^-3
Indeks respons frekuensi	12Hz	8Hz	8Hz		4Hz		4Hz
	Gandakan 10, amplitudo dihitung berdasarkan percepatan sudut maksimum, nilai puncak ke puncak 1°.
