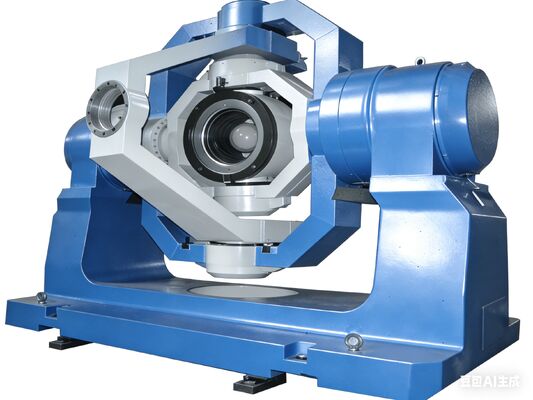

High Precision Dynamic 5 Axis Simulation Turntable High Performance HWIL Pengujian Dan Evaluasi Simulator Gerak Penerbangan

Sebuah turntable simulasi lima sumbu dapat mensimulasikan berbagai sikap pesawat terbang di lingkungan kerjanya, mereproduksi secara realistis karakteristik mekanis yang relevan selama penerbangan yang sebenarnya.Hal ini terutama digunakan untuk ruang sikap simulasi percobaan gerak komponen inersia, memiliki kemampuan respon dinamis yang tinggi, beban besar, posisi, kecepatan, osilasi sinusoid, dan fungsi simulasi hubungan lima sumbu.Hal ini dapat digunakan untuk eksperimen simulasi semi-fisik dari sistem optoelektronik udara.

Struktur mekaniknya terutama mencakup sebuah turntable tiga sumbu yang mensimulasikan gerakan posisi pesawat dan sebuah turntable dua sumbu yang mensimulasikan gerakan relatif target.Setiap sumbu memiliki posisi, kecepatan, ayunan, dan fungsi simulasi, menyediakan lingkungan gerak yang disimulasikan untuk beban seperti pesawat, pencari, dan simulator target.Papan putar tiga sumbu mengadopsi struktur O-U-T untuk mensimulasikan tiga derajat kebebasan rotasi pesawat: roll, yaw, dan pitch. turntable dua sumbu mengadopsi struktur O-U untuk mewujudkan dua derajat kebebasan rotasi: azimuth dan pitch,mensimulasikan gerak relatif (pitch dan yaw-line-of-sight angle) antara pesawat terbang dan target .

1.Beban maksimum: Tiga sumbuberbalikTabel: ≥35kg(termasuk perlengkapan pemasangan);Dual- porosberbalikTabel:≥ 80kg (termasuk perlengkapan pemasangan);

2.BebanUkuran:Tiga sumbuberbalikTabel: ≥φ300mm×600 mm;Dual- porosberbalikTabel:≥φ300mm×400 mm;

3.Perpotongan antara tiga sumbu dan dua sumbu: bola dengan radius ≤ 1 mm;

4.Perpendikularitas antara sumbu: ±10′′;

5.Kesalahan rotasi sudut miring: ± 10′′;

6.Ukuran perkiraan darimesin mesin putaradalah: panjang5000× lebar 2500 × tinggi 3600mm;

7.Berat: Sekitar 15.000 kg.

Indikator kinerja utama
