Mesin Pengukuran Koordinat Lengan Berkelompok

Lengan Pengukur 3D CMM RA535 Portabel Presisi Tinggi dengan Rentang Pengukuran 3,5m

Lengan Pengukur 3D CMM RA535 Portabel Presisi Tinggi dengan Rentang Pengukuran 3,5m

Nama merek:	RUYA
Nomor Model:	RA535
Moq:	1 pc
Harga:	dapat dinegosiasikan
Waktu Pengiriman:	5-10 working days
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

China

Sertifikasi:

ISO 9001

Ketepatan:

0,1 mm

Pengulangan:

0,071mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Menyoroti:

3D CMM Measuring Arm

Mesin Pengukur Koordinat

Tangan Pengukur CMM Artikulasi

Deskripsi Produk

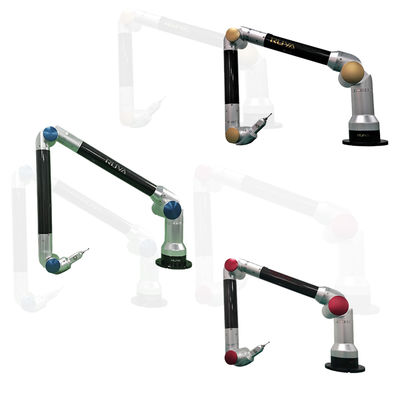

High Precision Portable CMM RA535 3D Measuring Arm Articulated Arm Coordinate Measuring Machine Mesin Pengukuran 3D

Ringkasan Produk

RA5 Series CMM Portable Measuring Arm dirancang untuk aplikasi pengukuran presisi di berbagai sektor industri termasuk jalur produksi otomotif, fasilitas pemeliharaan pesawat,Pabrik kapal, pabrik lokomotif, dan bengkel pembuatan cetakan.

Standar Keakuratan

Sesuai dengan koordinat standar internasional B89.4.22-2004:

Tes pengulangan titik tunggal:Mengukur standar deviasi dan rata-rata titik pusat menggunakan beberapa koleksi data titik tunggal untuk menguji repeatability peralatan pengukuran
Pengukuran panjang presisi spasial:Mengevaluasi akurasi pengukuran melalui beberapa pengukuran panjang standar, dengan 95% hasil yang diperlukan berada dalam standar akurasi kalibrasi

Kemampuan Pengukuran

Deteksi Fitur Geometri

Mengukur fitur geometris pada benda kerja dan menghasilkan fitur baru melalui proyeksi dan persimpangan
Cepat menganalisis dimensi spasial termasuk jarak dan sudut antara fitur geometris
Sesuaikan sistem koordinat melalui titik, garis, dan permukaan dengan penandaan dimensi linier

Deteksi Toleransi Geometri GD&T

Perangkat lunak pengukuran menyediakan alat GD&T yang komprehensif untuk mengevaluasi toleransi bentuk dan posisi termasuk vertikalisasi, paralelisme, rata, silinder, koaksial, kemiringan,dan posisi.

Perbandingan Model 3D

Kompatibel dengan beberapa format data 3D,Perangkat lunak ini menyediakan berbagai metode penyelarasan koordinat untuk secara otomatis membandingkan fitur geometris yang diukur dan data titik permukaan dengan nilai teoritis pada model 3D, menghasilkan laporan grafis analisis kesalahan yang komprehensif.

Laporan Uji

Membuat laporan uji yang komprehensif dalam format PDF, Excel, dan MHT. Fungsi kustomisasi laporan inspeksi yang kuat memungkinkan output cepat laporan rinci, gambar dan teks.

Bidang Aplikasi

Garis produksi otomotif, aeroangkasa, pembuatan kapal, pembuatan perlengkapan inspeksi, pembuatan cetakan, dan berbagai aplikasi pengukuran presisi industri.

Spesifikasi Produk

Model	Jangkauan Pengukuran Ruang	Kesalahan Indikasi Panjang Ruang	Konsistensi Pengukuran Koordinat Uniaxial
RA515	1.5m	0.035mm	0.025mm
RA520	2.0m	0.045mm	0.032mm
RA525	2.5m	0.060mm	0.035mm
RA530	3.0m	0.080mm	0.056mm
RA535	3.5m	0.100mm	0.071mm

Aksesoris Opsional
