Mesin Pengukuran Koordinat Lengan Berkelompok

RUYA RA515 Mesin Pengukur Koordinat Lengan Artikulasi Presisi Tinggi dengan Akurasi 0,035mm dan Rentang Pengukuran 1,5m

RUYA RA515 Mesin Pengukur Koordinat Lengan Artikulasi Presisi Tinggi dengan Akurasi 0,035mm dan Rentang Pengukuran 1,5m

Nama merek:	RUYA
Nomor Model:	RA515
Moq:	1 pc
Harga:	dapat dinegosiasikan
Waktu Pengiriman:	5-10 working days
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

China

Sertifikasi:

ISO 9001

Ketepatan:

0.035mm

Pengulangan:

0.025mm

Packaging Details:

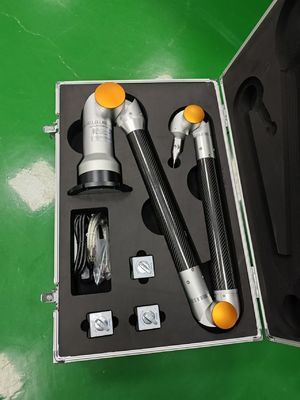

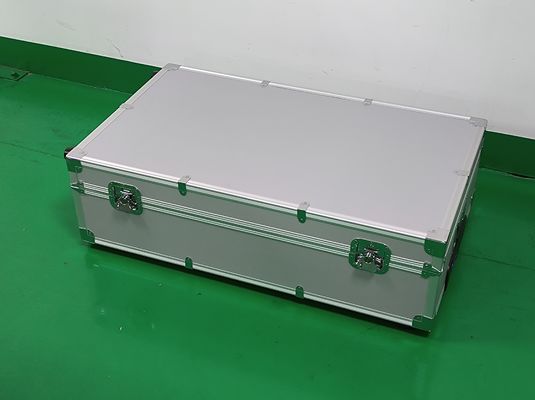

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Menyoroti:

Lengan Pengukur 3D Portabel

Mesin Pengukur Koordinat Presisi Tinggi

Mesin Pengukur Koordinat CMM Portabel

Deskripsi Produk

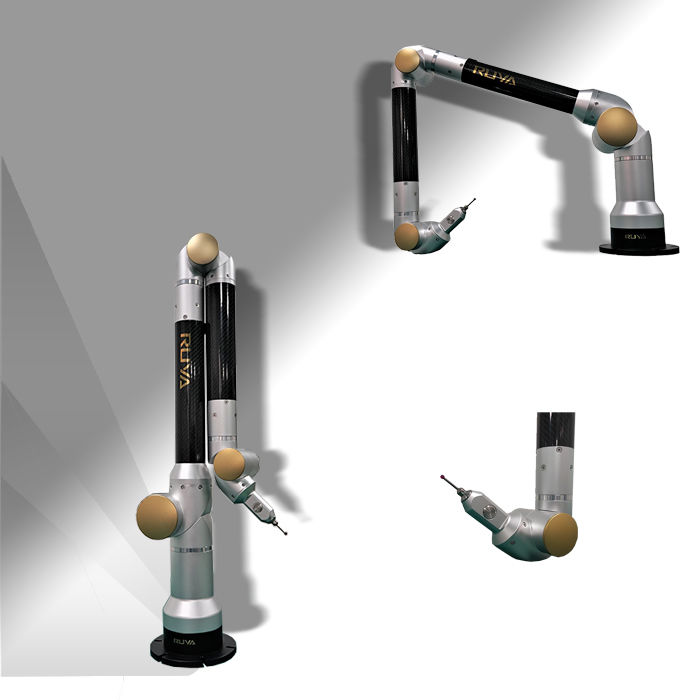

RUYA RA515 Articular Arm Coordinate Measuring Machine Portable CMM High Precision 3D Measuring Arm

Ringkasan Produk

Komposisi instrumen:

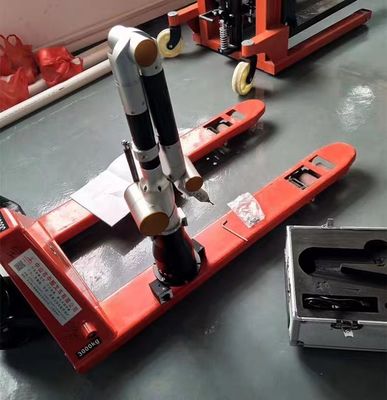

Platform tetap
Magnetic stand (atau cangkir hisap, tripod)
Mesin pengukur host
Komputer dan perangkat lunak
Pengaturan kepala pengukur

Selama operasi pengukuran, sistem harus dipasangkan dengan stabil pada platform (tidak diperlukan leveling,tapi posisi relatif antara mesin pengukur dan benda kerja harus tetap stabil selama seluruh proses pengukuran)Unit utama dipasangi dengan menggunakan cangkir atau sekrup, dengan komputer portabel yang terhubung melalui kabel sinyal USB.Perangkat lunak ini menangani akuisisi dan pemrosesan data pengukuran bersama dengan pembuatan laporan pengukuran yang komprehensif.

Kemampuan Pengukuran

Deteksi Fitur Geometri

Mengukur fitur geometris pada benda kerja dan menghasilkan fitur baru melalui proyeksi dan perpotongan elemen geometris yang ada
Analisis cepat dari dimensi spasial termasuk jarak dan sudut antara fitur geometris
Pembuatan sistem koordinat khusus menggunakan titik, garis, dan permukaan dengan kemampuan penandaan dimensi linier

Deteksi Toleransi Geometri GD&T

Perangkat lunak pengukuran menyediakan alat GD&T yang komprehensif untuk mengevaluasi toleransi bentuk dan posisi dari fitur geometris, termasuk vertikal, paralelisme, rata, silinder, koaksial,kecenderungan, posisi, dan banyak lagi.

Perbandingan Model 3D dengan Objek Nyata

Software compatibility with multiple 3D data formats and various coordinate alignment methods enables automatic comparison of measured geometric features and surface point data with theoretical values from 3D models, memberikan laporan grafis analisis kesalahan yang terperinci.

Laporan Uji

Output cepat laporan uji dalam format PDF, Excel, dan MHT.pelaporan cepat dengan dokumentasi teks dan grafis yang komprehensif.

Bidang Aplikasi

Garis produksi mobil, aeroangkasa, pembuatan kapal, pembuatan perlengkapan inspeksi, pembuatan cetakan, dan aplikasi industri terkait.

Spesifikasi Produk

Model	Jangkauan Pengukuran Ruang	Kesalahan indikasi panjang ruang	Konsistensi Pengukuran Koordinat Uniaxial
RA515	1.5m	0.035mm	0.025mm
RA520	2.0m	0.045mm	0.032mm
RA525	2.5m	0.060mm	0.035mm
RA530	3.0m	0.080mm	0.056mm
RA535	3.5m	0.100mm	0.071mm

Aksesoris Opsional
