Mesin Pengukuran Koordinat Lengan Berkelompok

RUYA RA515 Mesin Ukur Koordinat Lengan Artikulasi CMM Portabel Presisi Tinggi Lengan Pengukur 3D

RUYA RA515 Mesin Ukur Koordinat Lengan Artikulasi CMM Portabel Presisi Tinggi Lengan Pengukur 3D

Nama merek:	RUYA
Nomor Model:	RA515
Moq:	1 pc
harga:	dapat dinegosiasikan
Waktu Pengiriman:	5-10 working days
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

China

Sertifikasi:

ISO 9001

Accuracy:

0.035mm

Repeatability:

0.025mm

Packaging Details:

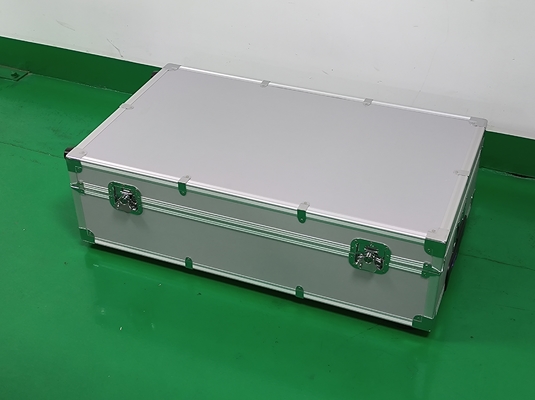

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Deskripsi Produk

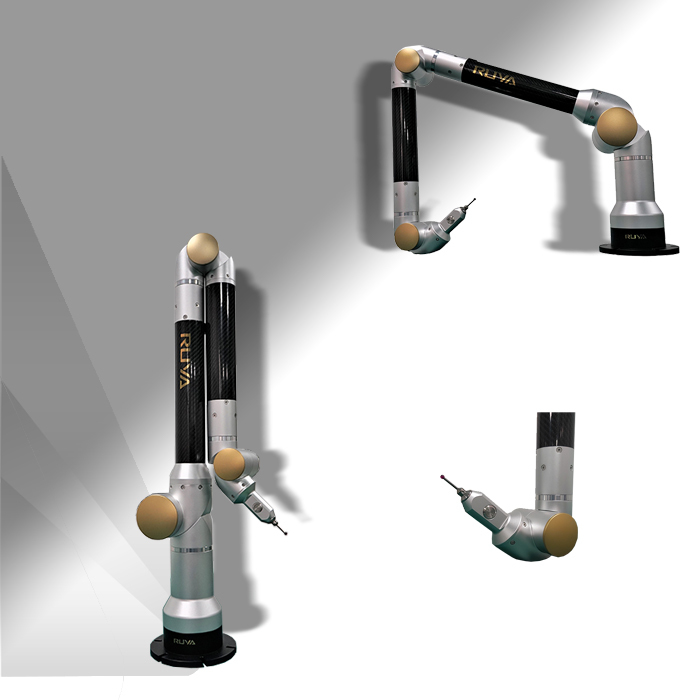

RUYA RA515 Articulated Arm Coordinate Measuring Machine Portable CMM High Precision 3D Measuring Arm

Deskripsi Produk

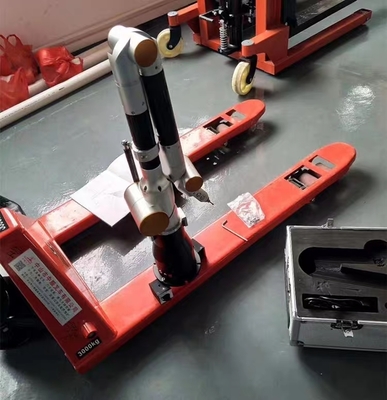

RUYA RA515 Mesin Ukur Koordinat Lengan Artikulasi CMM Portabel Presisi Tinggi Lengan Pengukur 3D 0

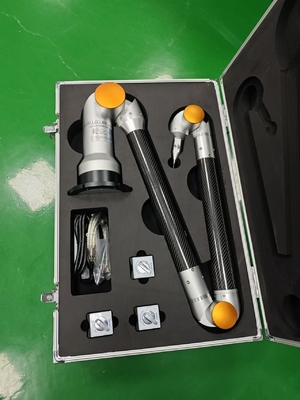

Komposisi instrumen

1° platform tetap,

2 ∆ Magnetic stand (atau cangkir hisap, tripod),

3 ∆ Mesin pengukur host,

4­komputer dan perangkat lunak,

5"Kepala pengukur terdiri dari beberapa bagian.

Saat mengukur, it must be stably fixed on the platform (it is not required to be level but the relative position of the measuring machine and the workpiece to be measured is required to be stable during the whole measuring process), unit utama mesin pengukur dipasangkan dengan cangkir hisap atau sekrup, komputer portabel dihubungkan ke unit utama melalui saluran sinyal USB,dan perangkat lunak selesai Akuisisi dan pemrosesan data pengukuran dan produksi laporan pengukuran.

Deteksi fitur geometris

1Mengukur fitur geometris pada benda kerja dan melalui proyeksi dan perpotongan, fitur geometris yang ada dipasang untuk menghasilkan fitur baru.

2. Dengan cepat menganalisis dimensi spasial seperti jarak dan sudut antara fitur geometris.

3Sistem koordinat dapat disesuaikan melalui titik, garis, dan permukaan, dan dimensi linier dapat ditandai.

Deteksi toleransi geometris GD&T

Perangkat lunak pengukuran menyediakan alat GD & T untuk mengevaluasi bentuk dan toleransi posisi dari fitur geometris.,posisi, dll.

Perbandingan antara model 3D dan objek yang sebenarnya

Perangkat lunak ini kompatibel dengan beberapa format data 3D dan menyediakan beberapa metode penyelarasan koordinat.Ini dapat secara otomatis membandingkan fitur geometris yang diukur dan data titik permukaan dengan nilai teoritis pada model tiga dimensi, dan memberikan laporan analisis kesalahan grafis.

Laporan pengujian

Laporan uji dalam format PDF, Excel, dan mht dapat keluar dengan cepat.

Fungsi kustomisasi laporan inspeksi kuat, dan laporan output nyaman dan cepat, dengan gambar dan teks.

Bidang aplikasi:digunakan di jalur produksi mobil, aeroangkasa, pembuatan kapal, pembuatan perlengkapan inspeksi, pembuatan cetakan, dll.

Parameter produk

Spesifikasi Seri RA5
Model	Jangkauan pengukuran spasial/m	Kesalahan indikasi panjang ruang/mm	Konsistensi pengukuran koordinat uniaxial / mm
RA515	1.5m	0.035mm	0.025mm
RA520	2.0m	0.045mm	0.032mm
RA525	2.5m	0.060mm	0.035mm
RA530	3.0m	0.080mm	0.056mm
RA535	3.5m	0.100mm	0.071mm

Aksesoris opsional:

RUYA RA515 Mesin Ukur Koordinat Lengan Artikulasi CMM Portabel Presisi Tinggi Lengan Pengukur 3D 2

RUYA RA515 Mesin Ukur Koordinat Lengan Artikulasi CMM Portabel Presisi Tinggi Lengan Pengukur 3D 3

RUYA RA515 Mesin Ukur Koordinat Lengan Artikulasi CMM Portabel Presisi Tinggi Lengan Pengukur 3D 4

RUYA RA515 Mesin Ukur Koordinat Lengan Artikulasi CMM Portabel Presisi Tinggi Lengan Pengukur 3D 5

RUYA RA515 Mesin Ukur Koordinat Lengan Artikulasi CMM Portabel Presisi Tinggi Lengan Pengukur 3D 6

RUYA RA515 Mesin Ukur Koordinat Lengan Artikulasi CMM Portabel Presisi Tinggi Lengan Pengukur 3D 7

RUYA RA515 Mesin Ukur Koordinat Lengan Artikulasi CMM Portabel Presisi Tinggi Lengan Pengukur 3D 8

RUYA RA515 Mesin Ukur Koordinat Lengan Artikulasi CMM Portabel Presisi Tinggi Lengan Pengukur 3D 9
